چاپگر استنسیل SMT
چاپگر SMT Stencil چیست؟
دستگاه چاپ شابلون SMT نوعی تجهیزات است که برای چاپ فرآیند چاپ در فناوری نصب سطحی (SMT) قطعات الکترونیکی استفاده می شود. در خط تولید SMT، دستگاه چاپ شابلون SMT عمدتاً برای چاپ یکنواخت خمیر لحیم روی موقعیت پد PCB (برد مدار چاپی) برای قرار دادن قطعات الکترونیکی بعدی استفاده می شود. با دستگاه چاپ استنسیل SMT می توان چاپ خمیر لحیم کاری با دقت و کارایی بالا را انجام داد و از کیفیت قرارگیری و راندمان تولید قطعات الکترونیکی اطمینان حاصل کرد.
مزایای چاپگر SMT Stencil
برندسازی ثابت
برندسازی ثابت کلید موفقیت بسیاری از کسب و کارها است. استفاده از شابلون به این معنی است که می توانید نام تجاری خود را به هر چیزی مانند دیوارها، پنجره ها، اتومبیل ها یا مواد حمل و نقل اضافه کنید.
علائم واضح
تابلوهای شفاف نقش مهمی در ایمنی دارند. استفاده از شابلون برای ایجاد علائم واضح می تواند در مورد مواد خطرناک، مناطق بسته یا حتی ساعات کاری به روز شده هشدار دهد.
صرفه جویی در هزینه
خدماتی وجود دارند که می توانند شابلون های سفارشی برای کسب و کار شما ایجاد کنند، اما اگر به چندین شابلون نیاز دارید، ممکن است هزینه زیادی را به همراه داشته باشند. علاوه بر این، اینها راه حل های غیر قابل انعطاف هستند. اگر تغییری در نام تجاری خود ایجاد کنید، باید یک شابلون کاملاً جدید سفارش دهید یا اگر یک چاپگر SMT Stencil الکترونیکی دارید، دستگاه خود را دوباره برنامه ریزی کنید.
صرفه جویی در زمان
با یک چاپگر SMT استنسیل، در عرض چند دقیقه یک برش ثابت و دقیق خواهید داشت. همچنین زمانی که ماشینی برای استفاده کسب و کار خود دارید، زمان انتظار سفارش یک شابلون سفارشی را کاهش می دهید.
چرا ما را انتخاب کنید
بازار فروش
ما سهم بازار بزرگی در ایالات متحده آمریکا، کره، هند، آلمان و ترکیه و همچنین در بیش از 20 کشور دیگر داریم. مهندسان محلی ما در هند (دهلی، بمبئی و دامان)، ترکیه، مصر و جاهای دیگر راحتی زیادی را ارائه می دهند.
ثبت اختراع فناوری
ما بر توسعه و نوآوری فناوری حرفه ای و کارآمد تمرکز می کنیم. ما دارای 9 اختراع اختراع، 112 اختراع عملی و 12 حق چاپ نرم افزار هستیم. علاوه بر این، ETON سریعترین دستگاه انتخاب و جابجایی خودکار را اختراع کرده است که میتواند سرعت 250،{6}} CPH را داشته باشد.
گواهینامه های ما
ما چندین گواهی مهم از جمله گواهینامه CE، گواهی CCC و گواهینامه SIRA داریم. هر یک از این گواهی ها تعهد ما به کیفیت و ایمنی را نشان می دهد.
خدمات ما
ETON خدمات جامعی را ارائه می دهد: پیش فروش، فروش، پس از فروش و پشتیبانی فنی. تیم خدمات حرفه ای ما دارای تجربه غنی است تا اطمینان حاصل کند که ما به سوالات مشتریان خود پاسخ می دهیم. ما همیشه در تلاش هستیم تا بهترین پشتیبانی را برای شما ارائه دهیم!
انواع چاپگر SMT Stencil
شابلون SMT/PCB قاب شده
این به صورت خمیر لحیم-استنسیل عرضه می شود که با لیزر برش داده شده و سپس به طور دائم به قاب وصل شده است. هنگام چسباندن شابلون، از لبه توری استفاده کنید تا فویل شابلون را درون قاب محکم کنید. شابلون های قاب شده برای چاپ صفحه PCB با حجم بالا طراحی شده اند. این الگو علاوه بر این، یک دهانه صاف را پردازش می کند که می تواند با فاصله 16 میلی متر یا کمتر استفاده شود. ایدهآل برای چاپ شابلون بر روی بردهای مدار چاپی با حجم بالا، با استفاده از فناوری قاببندی سطحی، این شابلون برای مقابله با فرسودگی و پارگی شدید، دو باند شده است.
شابلون SMT بدون قاب
این نوع شابلون که فویل نیز نامیده می شود، یک شابلون برش لیزری است که برای کار با یک قاب شابلون قابل استفاده مجدد به نام سیستم گیره شابلون طراحی شده است. نوع شابلون SMT که نیازی به چسبندگی دائمی به قاب ندارد. شابلون های SMT بدون قاب قیمت کمتری نسبت به شابلون های قاب دار دارند. و علاوه بر ارائه کیفیت پیشرفته و عملکرد عالی، از نظر ذخیره سازی نیز در هزینه شما صرفه جویی می کند. دارای یک دیوار باز بدون درز است که می تواند برای زمین 16 میلی متری و پایین تر، به خصوص میکرو BGA استفاده شود، و همچنین دارای استاندارد زمان چرخش 24- ساعت است.
شابلون SMT الکتروفرم شده
شابلون های SMT الکتروفرم شده یا فویل های الکتروفرم شده، شابلون های مبتنی بر نیکل هستند که به طور دائم به یک قاب شابلون متصل می شوند و توسط یک لبه مشبک که فویل را در داخل قاب کشیده می شود. شابلون های الکتروفرم شده یکی از بهترین ویژگی های آزادسازی خمیر موجود را ارائه می دهند. در نتیجه، در کاربردهای SMT ریز (12 تا 20 میلیپیچ) بر روی بردهای مدار چاپی استفاده میشود. همچنین برای تراشههای برگردان، برآمدگی ویفر و µBGA (6 تا 12 میلیپیچ) کاربرد دارد. علاوه بر این، دیوارهای کناری ذوزنقه ای بدون درز شابلون SMT، کاربرد خمیر لحیم کاری را بهبود می بخشد.
یک فرآیند متداول برای چاپگر استنسیل SMT
یک فرآیند افزودنی است و سازنده شابلون را با الکتروشکل دهی نیکل می سازد. ایجاد دیافراگمهای کوچکتر با گام ظریفتر روی شابلونهای نیکل الکتروفرمشده آسانتر است. دیواره های دیافراگم بسیار صاف و آینه مانند هستند و اجازه می دهند خمیر لحیم کاری خوب آزاد شود زیرا به طرفین نمی چسبد. فرآیند الکتروفرمینگ اجازه می دهد تا نیکل در اطراف یک قالب مقاوم در برابر عکس از دیافراگم های مطابق با طراحی تخته تشکیل شود. زمان پردازش زیاد است و هزینه اولیه ساخت نیز بالاست. با این حال، هزینه شابلون مستقل از تعداد دیافراگم های موجود در آن است. بنابراین، برای شابلونهایی با تعداد دیافراگم بزرگ، فرآیند الکتروفرمینگ امکان چرخش سریع را فراهم میکند.
یک فرآیند کاهشی است که در آن تشکیل دیافراگم به دلیل اچ شیمیایی انجام می شود. اگرچه یک فرآیند نسبتا کم هزینه است، اما نتایج نسبتاً پایینتر هستند زیرا اچ کردن دیوارههای جانبی دهانه ناهموار را تشکیل میدهد. اچ شیمیایی با استفاده از اسید، روزنههایی را در ورق فلز ایجاد میکند. سرعت تولید معمولاً زیاد است و هزینه ساخت پایین است. با این حال، این روش فقط برای ایجاد دهانه های بزرگ مناسب است و تمایل به شکل دادن به شکل ساعت شنی روی دیوارها وجود دارد. حکاکی شیمیایی برای شکل دادن شابلون هایی با دهانه های گام ریز نامناسب است.
همچنین یک فرآیند کاهشی است، که در آن تشکیل دیافراگم صورت میگیرد، زیرا پرتو لیزر مواد ناخواسته را از فویل شابلون، معمولاً فولاد ضد زنگ، حذف میکند. برش لیزری به شکل گیری شابلون هایی با کیفیت بالا و با درجه دقت بالا کمک می کند. بر خلاف دو روش دیگر، برش لیزری اجازه میدهد تا دهانهها را به جای عمودی به شکل ذوزنقه درآورید، در نتیجه اجازه میدهد لحیم کاری لحیم کاری خوب انجام شود. سرعت ساخت نسبتا پایین تنها نقطه ضعف آن است.
فرآیند ساخت چاپگر SMT استنسیل
انتخاب متریال استنسیل
فرآیند ساخت شابلون با انتخاب مواد بهینه مانند فولاد ضد زنگ، نیکل یا پلیآمید بر اساس الزامات کاربرد، محیط چاپ و بودجه آغاز میشود. این انتخاب بر دوام، مقاومت شیمیایی، ویژگی های آزادسازی خمیر و ملاحظات هزینه تأثیر می گذارد.
آماده سازی فایل طراحی
داده های طرح چاپگر SMT استنسیل، هندسه و موقعیت پد مدار را مشخص می کند. این داده ها باید در دستورالعمل های ابزار برش شابلون قالب بندی شوند که مکان ها و ابعاد هر دهانه دیافراگم را مشخص می کند. ویژگیهای اضافی مانند علامتهای ثبت نام رسمی، سوراخهای ابزار برای همترازی، و ابعاد قاب استنسیل بیرونی نیز به فایل طراحی اضافه میشوند.
برش لیزری
یک سیستم برش لیزری CNC از فایل طراحی شابلون دیجیتالی برای حذف یا تبخیر دقیق بخش هایی از مواد شابلون در جایی که دیافراگم لازم است استفاده می کند. لیزر UV پالسی معمولاً مورد استفاده قرار میگیرد و به لطف دقت لیزر، به الگوهای پیچیده و ویژگیهای ظریف اجازه میدهد تا با تلرانسهای دقیق شکل بگیرند. مواد ذوب شده در طول برش با جاروبرقی خارج می شوند.
پس پردازش
در حالی که برش لیزری مکان های باز شدن دیافراگم را مشخص می کند، مراحل اضافی لبه های برش را اصلاح کرده و ویژگی های کلیدی را نشان می دهد. یک گذر لیزری ثانویه با توان پایین در اطراف دیافراگم ها، زاویه کشش به سمت داخل بهینه را برای کمک به آزاد شدن خمیر ایجاد می کند. حکاکی شیمیایی لبه ها را صاف می کند.
قاب بندی
سپس فویل پرینتر SMT Stencil تمام شده تحت یک فرآیند قاب بندی قرار می گیرد که در آن کشیده می شود و برای استحکام و سهولت کار به یک قاب سفت وصل می شود. این همچنین اجازه می دهد تا شابلون را روی چاپگرهای شابلون محکم کنید.
کنترل کیفیت نهایی
قبل از حمل و نقل، بررسیهای کیفیت پارامترهای حیاتی مانند ابعاد باز شدن دیافراگم، دقت قرارگیری، و مشخصات مطابق با ضخامت پرینتر استنسیل کل SMT را تأیید میکند. این مرحله قبل از اینکه شابلون به دست مشتری برسد، هرگونه نقص در فرآیند ساخت را انتخاب می کند.
چاپ دستی
در فرآیند تولید PCBA، چاپ دستی با نگه داشتن اسکاج دستگاه چاپ خمیر لحیم انجام می شود که فقط برای محصولاتی با دقت پایین و استفاده زود هنگام با هزینه های سرمایه گذاری تجهیزات بالا مناسب است.
چاپ نیمه اتوماتیک
دستگاه چاپ آفلاین SMT باید به طور دستی هر PCB چاپ شده را انتخاب و قرار دهد، عمدتاً برای موقعیت مکانیکی.

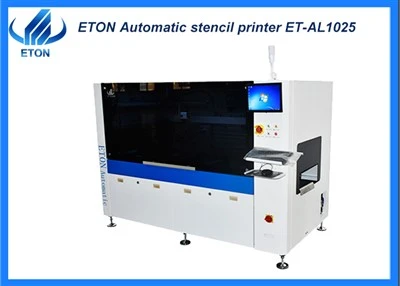

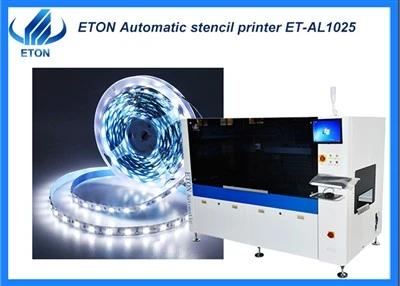

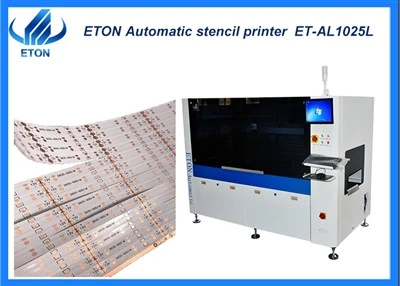

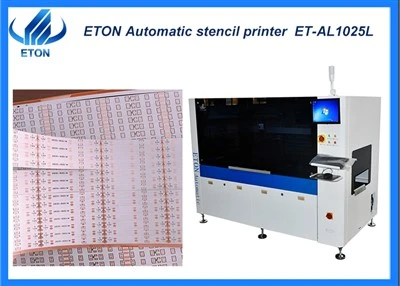

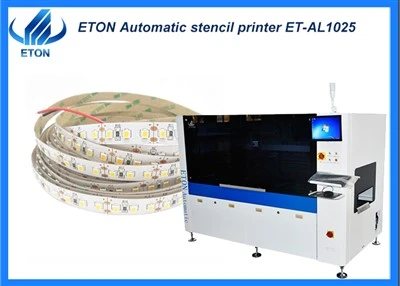

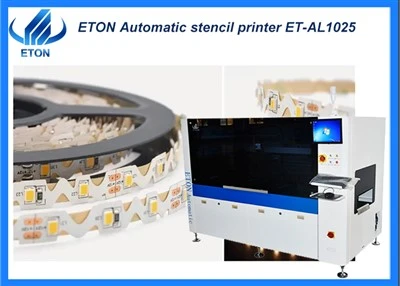

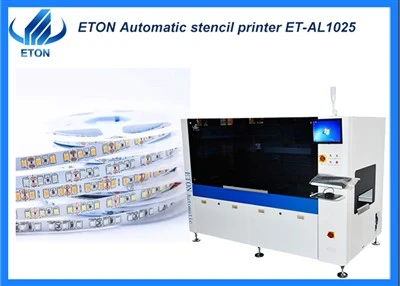

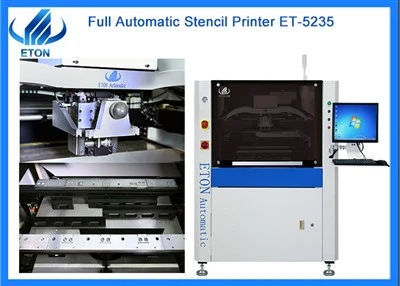

چاپ تمام اتوماتیک
عملکرد خطی، دستگاه چاپ خمیر لحیم کاری می تواند به طور خودکار PCB چاپ شده را دریافت و تحویل دهد و دارای یک سیستم تراز بصری پس از چاپ و عملکرد بازرسی 2D/3D است. و دستگاه چاپ خمیر لحیم گزینه های بیشتری در پارامترهای مختلف چاپ دارد. دستگاه چاپ پیشرفته تر SMT همچنین دارای عملکردهایی مانند نصب خودکار صفحات فولادی است.
عوامل موثر بر دستگاه چاپ استنسیل SMT
فرآیند تولید
بهترین فرآیند، پولیش الکتریکی پس از برش لیزری است. اچ شیمیایی و الکتروفرمینگ دارای خطاهایی مانند لمینیت، نوردهی، توسعه و غیره خواهد بود و الکتروفرمینگ نیز تحت تأثیر ناهمواری بستر قرار می گیرد.
انتخاب مواد
قاب صفحه باید بتواند رله برنامه خاصی را تحمل کند و صافی خوبی داشته باشد. شابلون بهتر است از مش پلی استر استفاده کنید زیرا می تواند کشش و ثبات را برای مدت طولانی حفظ کند. و ورق فولادی ترجیحاً 304 است که برای نورد خمیر لحیم کاری بهتر از سطح آینه است.
طراحی افتتاحیه
طراحی دهانه توری فولادی بیشترین تاثیر را در کیفیت توری استیل دارد. طراحی دهانه باید فرآیند تولید، نسبت عرض به ضخامت، نسبت مساحت، ارزش تجربه و غیره را در نظر بگیرد.
یکپارچگی داده های تولید
هرچه داده ها کامل تر باشند، بهتر است. هنگامی که چندین داده با هم وجود دارد، لازم است تأکید شود که کدام یک استاندارد است. علاوه بر این، توری فولادی ساخته شده با توجه به فایل داده می تواند وقوع خطا را به حداقل برساند.
استفاده از روش چاپ
روش صحیح چاپ می تواند کیفیت توری فولادی را حفظ کرده و عمر آن را افزایش دهد. در مقابل، روش های چاپ نامناسب مانند فشار زیاد، مش استیل ناهموار یا PCB در حین چاپ و ... باعث می شود مش استیل به درجات مختلف آسیب ببیند.
روش تمیز کردن
سفت شدن خمیر لحیم کاری بسیار آسان است. اگر خمیر لحیم یا پودر قلع روی توری فولادی به موقع تمیز نشود، باعث مسدود شدن دهانه توری می شود و چاپ مجدد باعث ایجاد مشکل و خطا می شود. بنابراین پس از اینکه توری فولادی از دستگاه خارج شد یا خمیر لحیم کاری به مدت 1 ساعت روی چاپگر چاپ نشد، باید به موقع تمیز شود.
شرایط نگهداری
مواد مختلف محیط های ذخیره سازی متفاوتی دارند. مش های فولادی نیز باید در مکان های ذخیره سازی خاصی نگهداری شوند و نمی توان آنها را به صورت تصادفی قرار داد. این می تواند مش فولادی را از آسیب تصادفی محافظت کند. در عین حال، مش های فولادی هرگز نباید به میل خود روی هم چیده شوند. این زیبا نیست و خوب نیست و همچنین ممکن است قاب توری را خم کند.
الزامات خاص برای استفاده از چاپگر SMTStencil چیست؟
اولین قطعه باید توسط تکنسین تایید شود و پس از واجد شرایط شدن به تولید انبوه برسد.
هر 30 تخته چاپ شده باید توسط یک بازرس بازرسی شود و پس از واجد شرایط شدن به دستگاه قرار دادن ارسال شود.
پس از اتمام کار چاپگر SMT Stencil، صفحه را بردارید و آن را تمیز کنید، طبق دستورالعمل کار آن را خاموش کنید و سطح کار را تمیز کنید.
هنگام استفاده از خمیر لحیم کاری با چاپگر SMT Stencil، باید از دستکش لاستیکی یا دستکش یکبار مصرف استفاده کنید. اگر خمیر لحیم به طور تصادفی به پوست چسبیده است، باید بلافاصله با الکل یا ضدعفونی کننده دست تمیز شود و سپس با آب فراوان شسته شود.
پس از انجام عملیات، خمیر لحیم کاری باقیمانده، کاغذ پاک کن صفحه پرینتر SMT Stencil استفاده شده و دستکش های یکبار مصرف باید مطابق با مقررات مربوطه قوانین و مقررات زیست محیطی به طور یکنواخت رفتار شود.
تجهیزات، ابزار و ابزار را قبل از استفاده، به ویژه وضعیت حفاظت از محیط زیست سایت را قبل از پردازش محصولات بدون سرب تمیز کنید.
در حین کار چاپگر SMT Stencil، دسترسی بدن به دستگاه به شدت ممنوع است.
طولانی ترین زمان از چاپ خمیر لحیم روی بستر تا ورود به لحیم کاری مجدد بیش از 4 ساعت نیست.
قبل از کار با چاپگر SMT Stencil یکپارچگی اسکاج را بررسی کنید.
نحوه نگهداری از چاپگر SMT Stencil
یک برنامه تعمیر و نگهداری تهیه کنید
توسعه یک برنامه تعمیر و نگهداری اولین قدم برای اطمینان از نگهداری صحیح سیستم نوار نقاله است. این طرح باید تعداد دفعات بازرسی و نگهداری و وظایفی را که باید انجام شود مشخص کند. بسته به حجم کار چاپگر استنسیل SMT، فرکانس نگهداری ممکن است روزانه، هفتگی یا ماهانه باشد.
تمیز کردن منظم
تسمه نقاله باید تمیز نگه داشته شود تا از تجمع مواد و کاهش اصطکاک جلوگیری شود که می تواند به تسمه نقاله آسیب برساند و باعث افزایش سایش شود. تمیز کردن منظم باید شامل حذف زباله، گرد و غبار و کثیفی از تسمه نقاله، غلطک ها و سایر اجزا باشد. توصیه می کنیم زمانی که آلاینده ها روی تسمه نقاله خشک شده اند، با هوا/دستمال پاک کنید. در محیط های بهداشتی، شستشوی کامل و دستورالعمل های بهداشتی توصیه می شود.
بازرسی کمربند
تسمههای بدون کشش عملکرد روان چاپگرهای شابلون SMT پویا را بسیار ساده میکنند و نیاز به نگهداری کمی دارند. تسمه نقاله باید به طور مرتب مورد بازرسی قرار گیرد تا هر گونه مشکلی تشخیص داده شود. به دنبال علائم سایش، آسیب، کشیدگی تسمه و ناهماهنگی باشید. برای جلوگیری از آسیب بیشتر، هر مشکلی را فوراً حل کنید.
بازرسی اجزای چاپگر SMT Stencil
اجزای چاپگر شابلون SMT باید به طور منظم برای تشخیص سایش و آسیب بررسی شوند. این شامل تسمه ها، غلطک ها، یاتاقان ها، موتورها، گیربکس ها و سایر اجزا است. هر قطعه آسیب دیده باید به سرعت تعویض شود تا از آسیب بیشتر به سیستم جلوگیری شود.
بارگذاری مناسب
بارگیری صحیح سیستم نوار نقاله به کاهش تنش روی تسمه نقاله کمک می کند. اطمینان حاصل کنید که بار به طور مساوی در عرض تسمه نقاله توزیع شده است و از بارگذاری بیش از حد تسمه نقاله خودداری کنید.
اتصالات الکتریکی
برای اطمینان از محکم بودن اتصالات الکتریکی باید مرتباً چک شوند. اتصالات شل می تواند باعث ایجاد قوس شود که می تواند به اجزای الکتریکی سیستم نوار نقاله آسیب برساند.
چاپگر SMT استنسیل شامل یک قالب با یک پنجره برای چاپ گرافیک، یک اسکاج که دهانه های قالب را با خمیر لحیم کاری پر می کند و یک میز چاپ که برد مدار چاپی را گیره می دهد. مواد مورد استفاده خمیر لحیم کاری و برد مدار چاپی است. هنگام چاپ، ابتدا باید پنجره قالب را با الگوی زمین روی PCB تراز کنید. پس از قرار دادن، مقدار کافی خمیر لحیم کاری را برای چاپ قرار دهید. در حین اعمال فشار به اسکاج، آن را از چپ به راست حرکت دهید تا خمیر لحیم رول شود. خمیر لحیم کاری در دهانه قالب پر می شود.
تراز گرافیکی
تراز کردن بستر PCBA و شابلون قبل از چاپ ضروری است، به طوری که لنت های برد برد مدار چاپی و دهانه های شابلون می توانند روی هم قرار بگیرند تا از کیفیت چاپ خمیر لحیم اطمینان حاصل شود.
مواد خراش دهنده
در پردازش واقعی پچ SMT، مواد خراش دهنده بیشتر اسکراپر فولادی است که برای تشکیل و جداسازی خمیر لحیم کاری مناسب است.
زاویه اسکاج
هرچه در فرآیند چاپ خمیر لحیم، زاویه بین اسکاج و شابلون کمتر باشد، فشار رو به پایین بیشتر می شود و تزریق خمیر لحیم به سوراخ مش آسان است، اما فشار بیش از حد ممکن است باعث فشرده شدن خمیر لحیم شود. شابلون سطح پایین، باعث چسبیدن خمیر لحیم کاری می شود. در پردازش واقعی SMT، زاویه بین اسکراپر و مش فولادی به طور کلی 45 درجه تا 60 درجه است. به طور کلی، دستگاه های چاپ اتوماتیک و نیمه اتوماتیک از زوایای 60 درجه بیشتری استفاده می کنند.
پاک کننده شابلون
شابلون نیز باید تمیز شود. به طور کلی از حلال IPA و الکل برای تمیز کردن استفاده می شود. مراقب باشید از حلال حاوی کلر استفاده نکنید، در غیر این صورت ترکیب خمیر لحیم را از بین می برد و کیفیت پردازش را تحت تاثیر قرار می دهد.
سرعت چاپ
از آنجایی که سرعت اسکراپر با ویسکوزیته خمیر لحیم کاری نسبت معکوس دارد، هنگامی که از گرافیک های با چگالی بالا استفاده می شود، سرعت پایین تر است.
Shenzhen ETON Automation Equipment Co.,Ltd. یک ارائه دهنده راه حل های تولید و فرآیند پیشرو است که بر تحقیق و توسعه، تولید، فروش و خدمات ماشین آلات انتخاب و مکان پرسرعت SMT و تجهیزات اتوماسیون محیطی SMT تمرکز دارد. ETON دارای بخش انتخاب سریع SMT و تقسیم ماشین آلات، بخش چاپگر استنسیل خمیر لحیم کاری دقیق، بخش تجهیزات توزیع دقیق با سرعت بالا، و بخش تجهیزات اتوماسیون محیطی SMT است. ETON تعدادی فناوری مالکیت معنوی از جمله 9 اختراع اختراع، 112 حق ثبت اختراع عملی، 12 حق چاپ نرم افزار را به دست می آورد.
گواهی ما
گواهی CE، گواهینامه CCC ce، گواهی SIRA
ویدئو
سوالات متداول
ما به عنوان یکی از تولید کنندگان و تامین کنندگان پیشرو چاپگر استنسیل smt در چین شناخته شده هستیم. اگر قصد خرید چاپگر استنسیل smt با کیفیت بالا را با قیمت رقابتی دارید، به دریافت قیمت از کارخانه ما خوش آمدید.
